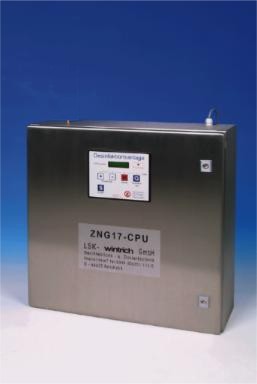

Winco ZNG 17 (CPU)

Produkte > Elektronisch gesteuerte Dosieranlagen

Katalog


Microprozessor gesteuerter Dosierautomat Winco ZNG 17 (CPU) zur automatischen Herstellung von gebrauchsfertiger Desinfektionslösung / Reinigungslösung aus Konzentraten und Netzwasser zur Versorgung von Auslaufhähnen, Steckbeckenspülern sowie Schlauch und Sprühlanze.

Einsatzbereiche:
Krankenhäuser, Senioren- und Pflegeheime, Sanatorien, Schwimmbäder, Waschräume, Arbeitspflegeräume, Großküchen, Fleischverarbeitung, u.v.a.

BAM Zul. Nr. DDE 20
TÜV Zertifikat: E 801 014 263 4001

Sicherheiten:
Ihr Dosierautomat ZNG 17 (CPU) bietet Ihnen folgende Sicherheiten:
- Reserveanzeige (Vorwarnung), wenn Konzentrat (Desinfektions- / Reinigungskonzentrat) zur Neige geht
- Leeranzeige und Abschalten bei Konzentratmangel
- Abschalten bei Wassermangel

Wartung:
Gemäß BGA/BAM-Richtlinie für Desinfektionsmittel-Dosiergeräte müssen solche Geräte gewartet werden. Wir
empfehlen den Abschluss eines Wartungsvertrages.

Kontrolle der Dosierung:
Den fest eingestellten Wert der Lösungskonzentration können Sie anhand der Anzeige im LCD-Display kontrollieren.

Bedienung:
- bitte öffnen Sie die Gerätetür
- schrauben Sie den Kanister mit dem Konzentrat auf und stellen Sie ihn in das Gerät
- tauchen Sie die Sauglanze in den Konzentratkanister
- bitte schließen Sie die Gerätetür
- stellen Sie die gewünschte Dosierung über die Bedienoberfläche ein.
- Ihr Winco-Dosierautomat ZNG 17 (CPU) ist jetzt betriebsbereit.

Präparate:
Einsetzbar für die gebräuchlichsten, wasserlöslichen Desinfektionsmittel-Konzentrate /
Reinigungsmittel-Konzentrate.

Zumischverhältnis:
Elektronisch einstellbar von 0,25 % - 3,0 %
Weitere Konzentrationen sind auf Wunsch möglich.
D010280 Winco-Dosierautomat zur automatischen Herstellung von Desinfektionslösung /
Reinigungslösung Typ Winco ZNG 17 (CPU)

Gemäß Maßblatt M 326, netzgetrennt nach DIN 1988, Teil 4, durch DVGW geprüften
Rohrtrenner / Systemtrenner, Leistung 17 l/min., Abgabedruck bis zu 6,0 bar, Mindestvordruck
2,0 bar, verstellbare Dosierung von 0,25 - 3,0 %.

Im Wesentlichen bestehend aus:

Netztrennung gemäß DIN 1988, Teil 4, als Rohrtrenner / Systemtrenner

Druckminderer als Konstanthalter R ¾"

Vollelektronischer Impulsezähler zur Überwachung der Dosierpumpe

Dosiereinheit als Schwingkolbenpumpe mit desinfektionsmittel-resistenten Bauteilen, 24 V, 50
Hz

Microprozessorsteuerung mit 5 V Betriebsspannung, Leistungsteil und Bedienteil getrennt im
Kunststoffgehäuse voll gekapselt

Bedienoberfläche zum Einstellen und Ablesen der Konzentration und Btriebszustände

Sauglanze aus Kunststoff (PVC), Gesamtlänge 365 mm, 30 mm Ø mit Sonden zur Abtastung
des Präparatniveaus im Liefergebinde (5 l), auf Wunsch auch für 12,5 l Gebinde lieferbar.

Edelstahlgehäuse, Werkstoff Nr. 1.4301 o. ä.

Abmessungen: H = 600, B = 600, T = 210 mm

Medienanschlüsse:

Wassereingang: R ½"
Lösungsabgang: R ½"
Entwässerung Rohrtrenner / Systemtrenner: R 1"

Elektroanschluss 230 V, 50 Hz
Absicherung bauseits 6,0 A

Einstellungen und Betriebszustände können im LCD-Display abgelesen werden. Störungen
werden zusätzlich durch eine rote LED signalisiert.

D010395
Zubehör auf Anfrage
1 Fernmeldung an ZLT (Sonderausstattung)
1 Betriebs- und Bedienungsanleitung

1 Erstfüllung: Liefergebinde 5 l Inhalt
1 Zweitfüllung: Liefergebinde 5 l Inhalt

Preisstellung: Ab Werk ausschl. Verpackung
Lieferzeit: ca. 2 Wochen
Zahlung: 14 Tage mit 2 % oder 30 Tage netto
D900010 Inbetriebnahme und Einweisung des Bedienungspersonales sollte durch
LSK-Wintrich Techniker erfolgen.

Die Gesamtgarantiezeit wird durch die gesetzlichen Bestimmungen geregelt. Gewährleistung
gemäß AGB LSK-Wintrich.
Montage-, Anschlussinstallation und Gerätefüllungen sind nicht Bestandteil unseres
Lieferumfangs. Wartungsvertrag gemäß BAM-Richtlinie von 1978 Preis je Wartung auf
Anfrage.

Hinweis:
Bitte montieren Sie in die Entnahmeleitung einen Probeentnahmehahn
