Winco ZNG 12

Produkte > Elektronisch gesteuerte Dosieranlagen

Katalog

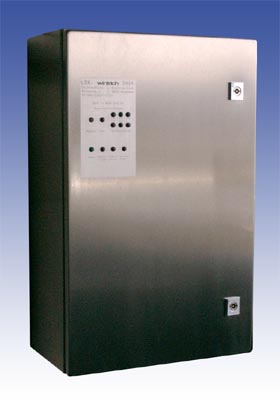

Vollelektronisch gesteuerter Dosierautomat Winco ZNG 12 zur automatischen Herstellung von gebrauchsfertiger Desinfektionslösung / Reinigungslösung aus Konzentraten und Netzwasser zur Versorgung von Auslaufhähnen, Steckbeckenspülern sowie Schlauch und Sprühlanze


Einsatzbereiche:
Krankenhäuser, Altenheime, Sanatorien, Schwimmbäder, Waschräume


BAM Zulassung: BAM DDE 20

Sicherheiten:
Ihr Dosierautomat ZNG 12 bietet Ihnen folgende Sicherheiten:
- Reserveanzeige (Vorwarnung), wenn Konzentrat (Desinfektions- / Reinigungskonzentrat) zur Neige geht
- Leeranzeige und Abschalten bei Konzentratmangel
- Abschalten bei Wassermangel, Konzentratmangel

Wartung:
Gemäß BGA/BAM-Richtlinie für Desinfektionsmittel-Dosiergeräte müssen solche Geräte alle 6 Monate gewartet
werden. Wir empfehlen den Abschluss eines Wartungsvertrages.

Kontrolle der Dosierung:
Den fest eingestellten Wert der Lösungskonzentration können Sie anhand der LED-Anzeige kontrollieren.

Bedienung:
- bitte öffnen Sie die Gerätetür
- schrauben Sie den Kanister mit dem Konzentrat auf
- tauchen Sie die Sauglanze in den Konzentratkanister
- stellen Sie am Vorwahlschalter die gewünschte Dosierung ein
- bitte schließen Sie die Gerätetür
- Ihr Winco-Dosierautomat ZNG 12 ist jetzt betriebsbereit.

Präparate:
Einsetzbar für die gebräuchlichsten, wasserlöslichen Desinfektionsmittel-Konzentrate /
Reinigungsmittel-Konzentrate.

Zumischverhältnis:
Elektronisch einstellbar von 0,25 % - 4,0 %
D010230 Winco-Dosierautomat zur automatischen Herstellung von Desinfektionslösung /
Reinigungslösung Typ Winco ZNG 12

Gemäß Maßblatt M 326, Prüfnummer BAM DDE 20, netzgetrennt nach DIN 1988, Teil 4, durch
DVGW geprüften Rohrtrenner, Leistung 12 l/min., Abgabedruck bis 6,0 bar, Mindestvordruck
2,0 bar, verstellbare Dosierung von 0,25 - 4,0 %. Dosiergenauigkeit nach der BAM-Richtlinie
für Desinfektionsgeräte geprüft und begutachtet.

Im Wesentlichen bestehend aus:

Netztrennung gemäß DIN 1988, Teil 4, als Rohrtrenner in senkrechter Ausführung DVGW
Prüf-Nr. U 098

Druckmengenregler als Konstanthalter R ½"

Impulszähler DN 20 als Sonderzähler für mengenproportionalen Abgriff der durchfließenden
Wassermenge

Dosiereinheit als Schwingkolbenpumpe mit desinfektionsmittelresistenten Bauteilen, 230 V, 50
Hz

2 CPA 2 - Steckprint mit 12 V Sicherheitsspannung, im Kunststoffgehäuse voll gekapselt.

Auf dem Schaltkastengehäuse Präzisionsschalter mit gerasterter Skalenscheibe zum Einstellen
und Ablesen der gewünschten Konzentration der Desinfektionslösung

Sauglanze aus Kunststoff (PVC) Gesamtlänge 365 mm, 30 mm Æ mit Sonden zur Abtastung
des Präparatniveaus im Liefergebinde (5 l)

Edelstahlgehäuse, Werkstoff Nr. 1.4301 o. ä.
Abmessungen: H = 600 mm, B = 380 mm, T = 210 mm
D010260 Alternativposition
wie vor, jedoch in Unterputz-Ausführung mit verschiebbarem Einputzrahmen aus Edelstahl
L-Profil, Abmessungen gemäß Maßblatt M 440.00
D010395 1 Fernmeldung an ZLT (Sonderausstattung auf Anfrage)

Medienanschlüsse:

Wassereingang: R ½"
Lösungsabgang: R ½"

Entwässerung Rohrtrenner / Systemtrenner: R 1" (Ø 32 mm PVC)

Elektroanschluss 230 V, 50 Hz, 100 VA
Absicherung bauseits 6,0 A

Meldeleuchten:
Präparatrestmenge (Vorwarnung) ca. 10 % : gelb
Präparatmangel (Leermeldung): rot
Wassermangel : rot
Pumpenstörung: rot

Leuchtanzeige der eingestellten
Lösungskonzentration: rot

Meldeleuchten sind in der Fronttür montiert.

1 Satz Montage- und Bedienungsanleitungen

1 Erstfüllung: Liefergebinde 5 l Inhalt
1 Zweitfüllung: Liefergebinde 5 l Inhalt

Preisstellung: Ab Werk ausschl. Verpackung
Lieferzeit: ca. 3 Wochen
Zahlung: 14 Tage mit 2 % oder 30 Tage netto
D900010 Inbetriebnahme und Einweisung des Bedienungspersonales sollte durch
LSK-Wintrich Techniker erfolgen.

Die Gesamtgarantiezeit wird durch die gesetzlichen Bestimmungen geregelt. Gewährleistung
gemäß AGB LSK-Wintrich.
Montage-, Anschlussinstallation und Gerätefüllungen sind nicht Bestandteil unseres
Lieferumfangs. Wartungsvertrag gemäß BAM-Richtlinie von 1978 je Wartung auf Anfrage.

Hinweis:
Bitte montieren Sie in die Entnahmeleitung einen Probeentnahmehahn
